Обзор стоечного ИБП Ippon Innova RTB 3000

Модели RTB семейства Innova представляют собой однофазные источники бесперебойного питания online-топологии с полной мощностью вплоть до 3000 В·А, возможностью подключения внешних аккумуляторных модулей и опциональным управлением по SNMP. Эти ИБП отличаются от аналогичных устройств попроще функцией преобразования частоты и рассчитаны как на стоечную, так и на отдельно стоящую установку. Мы рассмотрим в обзоре флагман линейки — Innova RTB 3000.

⇡#Технические характеристики, цена

Герой обзора доступен в интернет-магазинах за сумму от 81 875 руб., а значит, относится к средней ценовой категории стоечных ИБП с полной мощностью 3000 В ·А. Активная мощность потребителей составляет 2700 Вт. Устройство укомплектовано шестью аккумуляторными батареями с емкостью 9 А·ч — как индивидуальной, так и общей в силу того, что батареи соединены последовательно.

⇡#Обзор стоечного ИБП Ippon Innova RTB 3000

⇡#Сенатор США потребовал разъяснений по связям главы Intel с китайским бизнесом

⇡#Ещё одна миссия NASA под угрозой срыва — потеряна связь с зондом для изучения полярных щелей Земли

ИБП рассчитан на входное напряжение от 110 до 300 В, а выходное напряжение регулируется в диапазоне 208–240 Вт. В свою очередь, выходная частота по умолчанию синхронизирована с питающей сетью при входе от 46 до 54 Гц (с расчетом на выход 50 Гц) или 56–64 Гц (при выходе 60 Гц). В режиме постоянной частоты Innova RTB 3000 выдает напряжение с частотой 50 или 60 Гц без переключения на питание от аккумуляторов, пока входная частота лежит в пределах 40–70 Гц. Впрочем, независимая регуляция частоты накладывает дополнительное ограничение на максимальную мощность потребителей: ее придется снизить на 40 %, то есть до 1620 Вт.

Напротив, в условиях стабильного питания можно воспользоваться экономичным режимом, который пропускает ток через байпас при соблюдении заданных границ отклонения напряжения от установленной величины: 10 или 15 %. Предусмотрен и режим ручного байпаса.

⇡#Внешний вид, комплект поставки

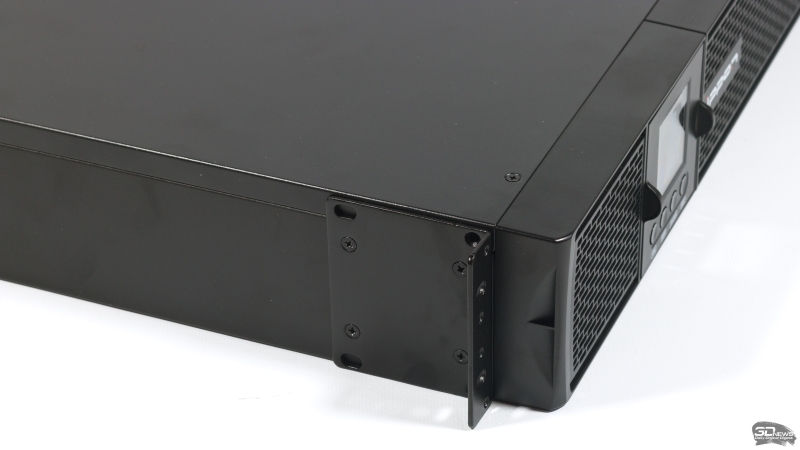

Габариты Innova RTB 3000 соответствуют двум юнитам 19-дюймовой стойки глубиной от 600 мм. К устройству прилагаются «уши» и комплект винтов, чтобы прикрепить их к корпусу, а вот монтажные рельсы придется докупить.

За счет массы свыше 27 кг ИБП устойчив и в вертикальной ориентации при обособленной установке, но лучше воспользоваться теми же «ушами» в качестве опор — для этого в крышке и нижней панели корпуса предусмотрен еще один набор резьбовых отверстий, — а незанятые отверстия скрыть комплектными заглушками.

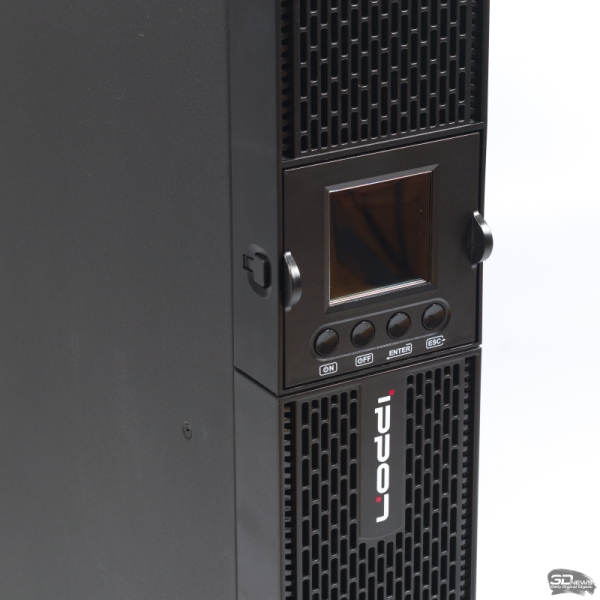

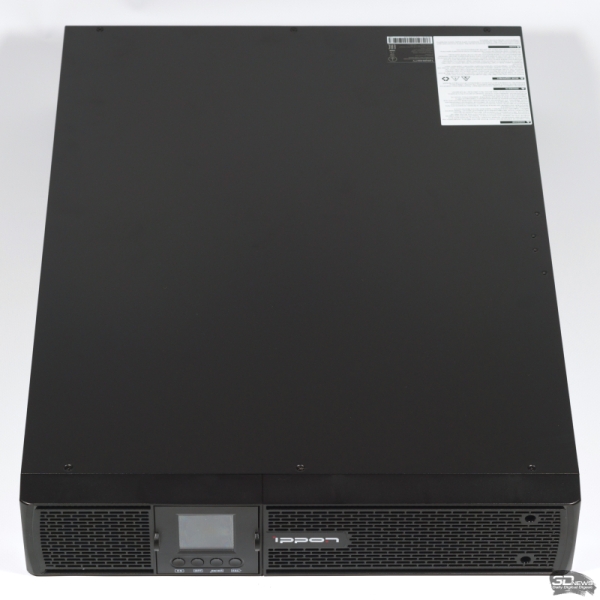

Фронтальная панель ИБП представляет собой вентиляционную решетку, разделенную на две части управляющим модулем. При вертикальной установке модуль можно извлечь, повернуть на 90° и вернуть на место в новом положении.

Устройства серии Innova RTB имеют такой же интерфейс пользователя, как отдельно стоящие ИБП семейства Innova TB. Экран демонстрирует основные рабочие параметры (режим работы, напряжение на входе и выходе, мощность нагрузки, заряд АКБ и т. д.), а с помощью четырех кнопок выполняются все настройки (такие как характеристики выходного напряжения, границы работы экономичного режима, включение преобразователя частоты и количество внешних батарейных блоков). Интерфейс также позволяет запустить тест АКБ и выключить звуковое предупреждение во время питания от батарей.

В соответствии со своей мощностью ИБП получает питание через разъем IEC С20, рассчитанный на ток 20 А. Вводной кабель защищен автоматическим выключателем. В свою очередь, потребителям выделены восемь розеток IEC C13 и одна C19.

Под крышкой на винтах скрывается разъем для подключения внешнего аккумуляторного модуля. Все представители семейства Innova RTB могут использовать вплоть до двух модулей емкостью 12 А·ч, соединенных цепочкой, но у каждой модели ИБП — в зависимости от мощности — своя версия модуля, поскольку они рассчитаны на разные напряжения постоянного тока. Так, Innova RTB 3000 необходимы модули с напряжением 72 В.

Для внешнего управления предусмотрен разъем USB, последовательный порт RS-232, клеммы дистанционного включения/выключения (EPO/ROO), а также «интеллектуальный» слот для опциональной SNMP-карты.

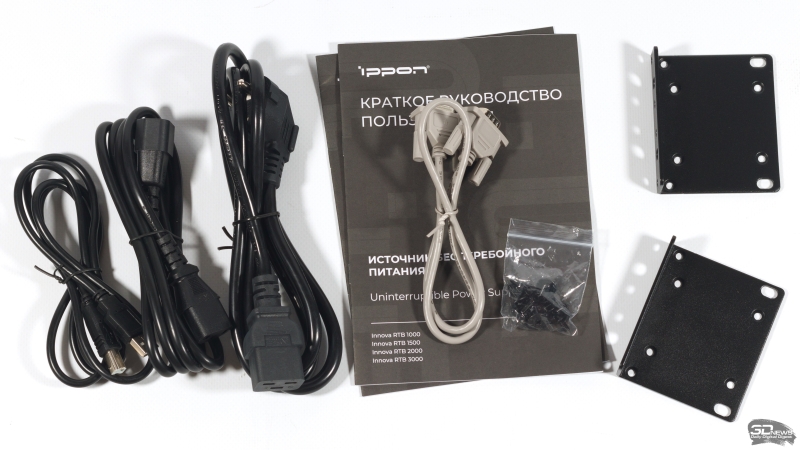

Помимо крепежных приспособлений, в коробке с Innova RTB 3000 мы нашли руководство пользователя, вводной кабель питания, один кабель для подключения потребителей, кабели USB и последовательного интерфейса.

⇡#Внутреннее устройство

ИБП серии Innova RTB комплектуются свинцово-кислотными аккумуляторами. В старшей модели аккумуляторов шесть, и они соединены последовательно.

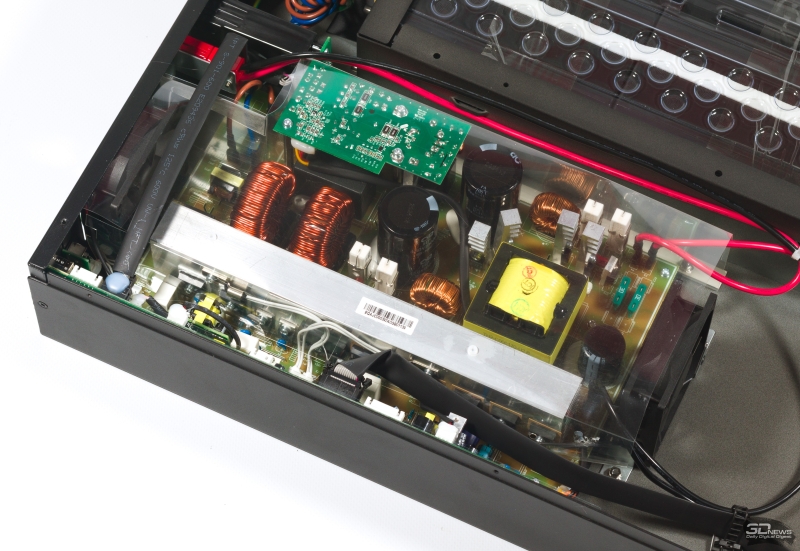

Блок электроники окружен воздуховодом, который продувают два вентилятора типоразмера 80 мм. Хотя ИБП работает субъективно тихо под небольшой нагрузкой, а паспортный уровень шума не превышает 50 дБ, измерить его при серьезной мощности потребителей мы не можем в связи с тем, что электронные нагрузки тестовой установки сами по себе шумят намного громче.

⇡#Программное обеспечение

При подключении к компьютеру по USB источник бесперебойного питания опознается операционной системой как батарея и передает уровень заряда АКБ без установки дополнительного драйвера или ПО. Более развитыми средствами мониторинга обладает фирменная программа Power Master+, доступная для операционных систем Windows, macOS и распространенных дистрибутивов Linux.

Интерфейс Power Master+ открывается в веб-браузере и демонстрирует основные рабочие параметры ИБП: характеристики напряжения на входе, выходе и блоке АКБ, мощность нагрузки и остаток заряда. Никаких настроек устройства в программе нет, но она позволяет выполнить тест батареи, настроить оповещения по электронной почте и сценарии реагирования на обрыв внешнего питания.

⇡#Результаты тестирования

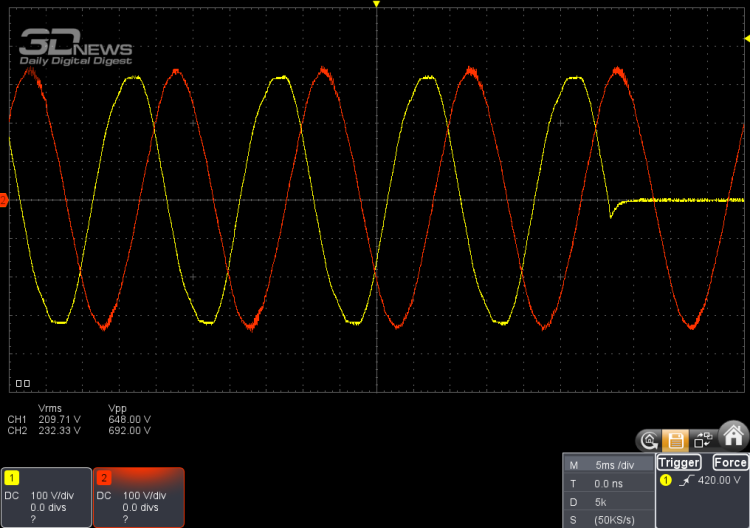

Под нагрузкой в 1400 Вт кривая напряжения на выходе Ippon Innova RTB 3000 имеет идеальную синусоидальную форму (даже лучше, чем в питающей сети) и совершенно не реагирует на отключение внешнего питания — что и требуется от ИБП с двойным преобразованием. Среднеквадратичная величина напряжения лишь незначительно отклоняется от установленных 230 В, как и его частота от эталонных 50 Гц в режиме постоянной частоты.

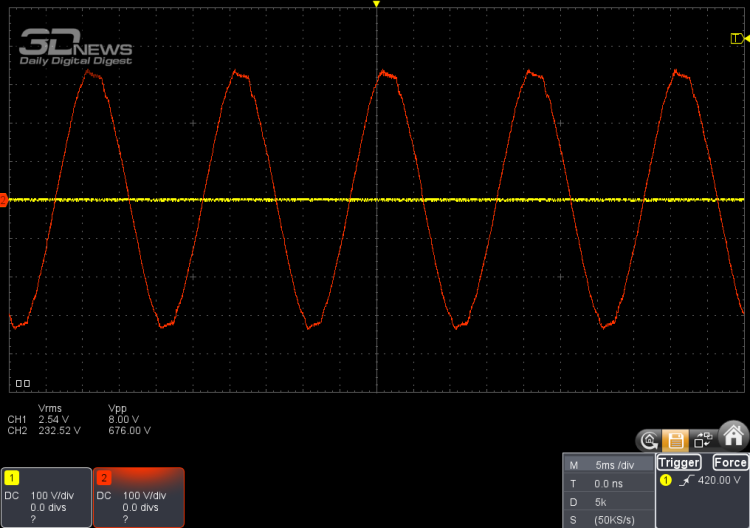

По мере истощения заряда во время питания от аккумуляторных батарей возникает небольшое и вполне приемлемое искажение гребней волны. Под такой же нагрузкой в 1400 Вт с коэффициентом мощности выше 0,95 Innova RTB 3000 продержался больше 7 минут на одном заряде АКБ — этого более чем достаточно для корректной остановки защищенного оборудования. Когда включен режим постоянной частоты, время автономной работы снижается до 3 мин.

⇡#Выводы

Ippon Innova RTB 3000 — представитель средней ценовой категории ИБП с полной мощностью 3000 В·А, рассчитанных на монтаж в серверную стойку. За стоимость от 81 тыс. руб. герой обзора предлагает девять выходных розеток (включая IEC C19), возможность расширения внешними батарейными модулями, установки SNMP-карты, а в первую очередь — функцию стабилизации частоты. Правда при выборе подходящей модели серии Innova RTB необходимо учитывать, что в режиме постоянной частоты снижается максимальная мощность нагрузки и время работы от АКБ. Переходный процесс при обрыве внешнего питания фактически отсутствует, а форма напряжения под нагрузкой приближена к синусоиде с эталонными параметрами. Наконец, Innova RTB можно превратить из стоечного в отдельно стоящий «башенный» ИБП благодаря поворотному блоку управления и универсальным крепежным элементам.
