Ocypus — новый игрок на рынке блоков питания стандарта ATX, однако ассортимент компании уже включает несколько серий БП, которые принадлежат к различным категориям 80 PLUS. Сегодня мы познакомимся с «бронзовым» и, соответственно, весьма недорогим блоком питания из серии Delta.
⇡#Технические характеристики, конструкция, цена

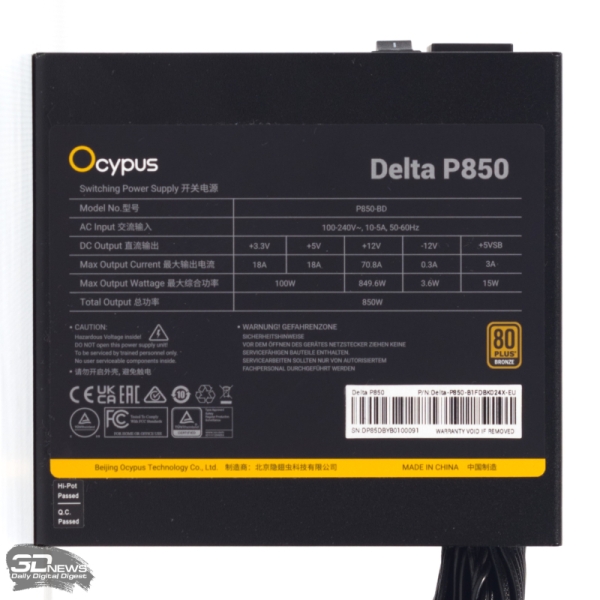

В период работы над обзором Ocypus Delta P850 был доступен за небольшую сумму — от 7 080 руб., что определяет многие характеристики устройства. Новинка сертифицирована по стандарту 80 PLUS Bronze и, по утверждению производителя, удовлетворяет требованиям ATX версии 3.1. БП способен отдать свою полную мощность по линии 12 В.

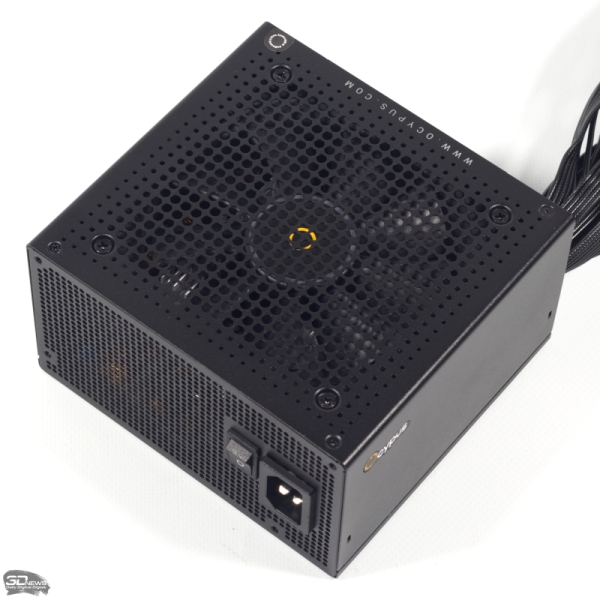

Корпус Delta P850 имеет глубину 140 мм и выполнен в такой же стилистике, как и у Iota P1000 — модели из старшей серии этого производителя, которую мы рассматривали ранее. Но, в отличие от более дорогостоящих блоков питания, Ocypus Delta P850 не может охлаждаться в пассивном режиме под низкой нагрузкой. Как следствие, здесь нет переключателя, задающего ту или иную кривую скорости вращения вентилятора.

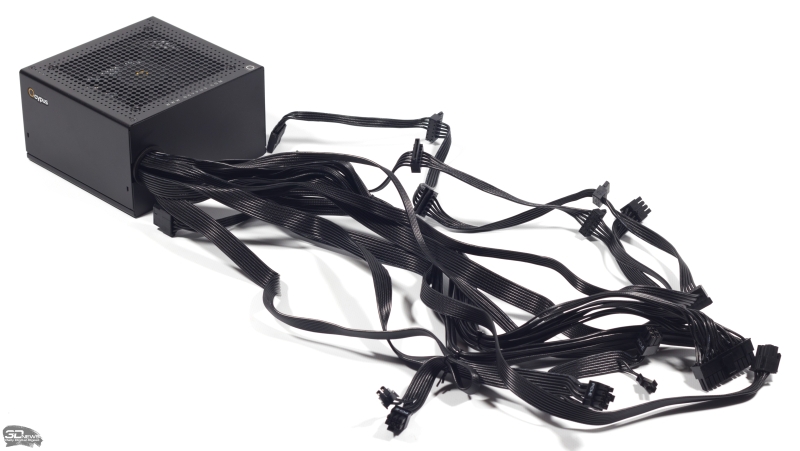

Все кабели для подключения потребителей — несъемные. Среди них есть и кабель 12V-2×6 (что вполне допустимо стандартом ATX 3.1), на котором указана максимальная мощность 400 Вт. Однако контакты конечного разъема, сигнализирующие о доступной потребителю мощности, замкнуты на землю — это значит чересчур оптимистичные для полной мощности блока питания 600 Вт.
Разъемов питания 6+2 у Delta P850 всего три штуки, причем два из них смонтированы на одном кабеле. Сечение проводников во всех кабелях равно 18 AWG — кроме кабеля 12V-2×6, где используются силовые проводники сечением 16 AWG. Изоляция кабелей имитирует индивидуальную оплетку.
| Тип кабеля | Количество кабелей | Конечных разъемов на кабеле | Длина до первого разъема, мм | Сечение проводников |
|---|---|---|---|---|
| 24-контактный | 1 | 1 | 600 | 18AWG |
| EPS12V | 2 | 1 (2 x ATX12V) | 650 | 18AWG |
| 12V-2×6 | 1 | 1 | 600 | 16AWG/24AWG |
| PCI Express (6 + 2) | 1 | 1 | 500 | 18AWG |
| PCI Express (6 + 2) | 1 | 2 | 500 | 18AWG |
| SATA + Molex | 2 | 4 + 1 | 500 | 18AWG |
⇡#Внутреннее устройство

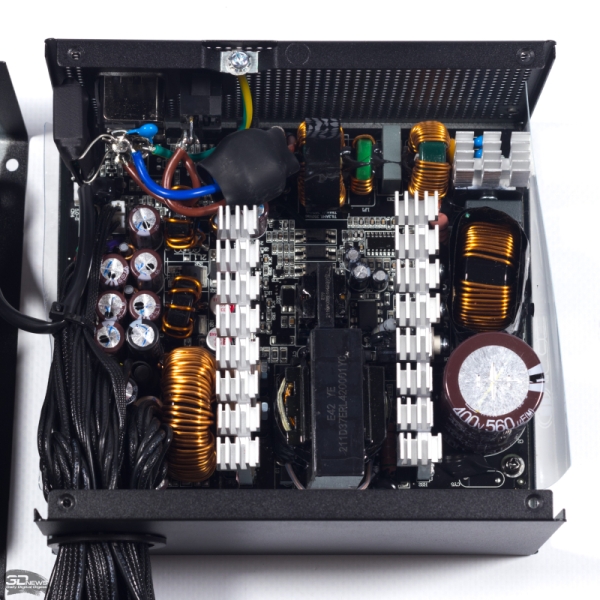

Блок питания основан на довольно редкой платформе Andyson P37. В соответствии с ценой новинки и классом КПД, к которому она принадлежит, внутренности Ocypus Delta P850 представляют собой комбинацию новых и устаревших решений.

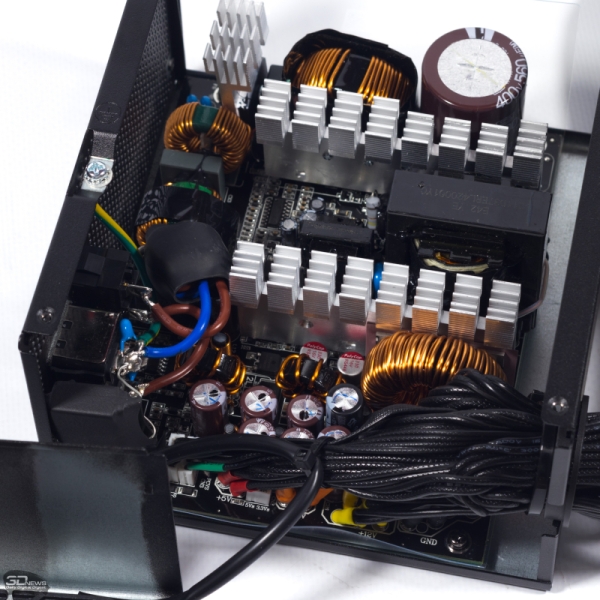

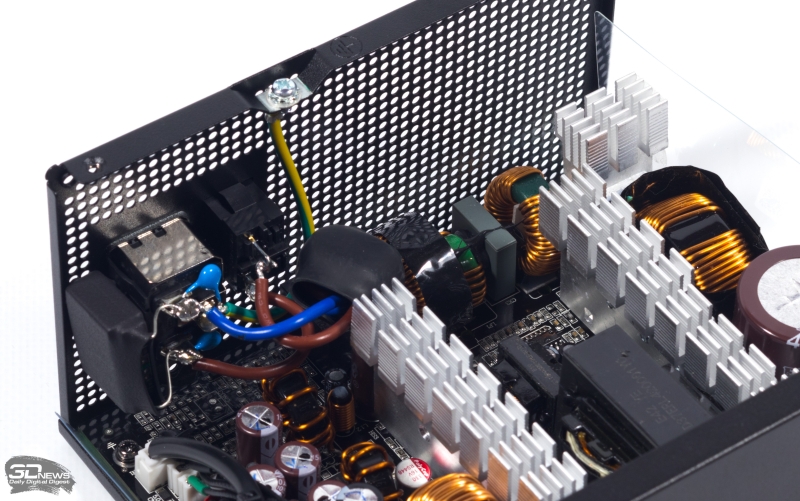

Входная цепь блока питания имеет полный набор компонентов: плавкий предохранитель, двухкаскадный фильтр электромагнитных помех, варистор для защиты от импульсного перенапряжения и термистор в паре с реле для ограничения пусковых токов. Компенсация фактора мощности — активная.
Первым признаком удешевления, который мы обнаружили в Ocypus Delta P850, является топология основного преобразователя — прямоходовая с двумя транзисторами.

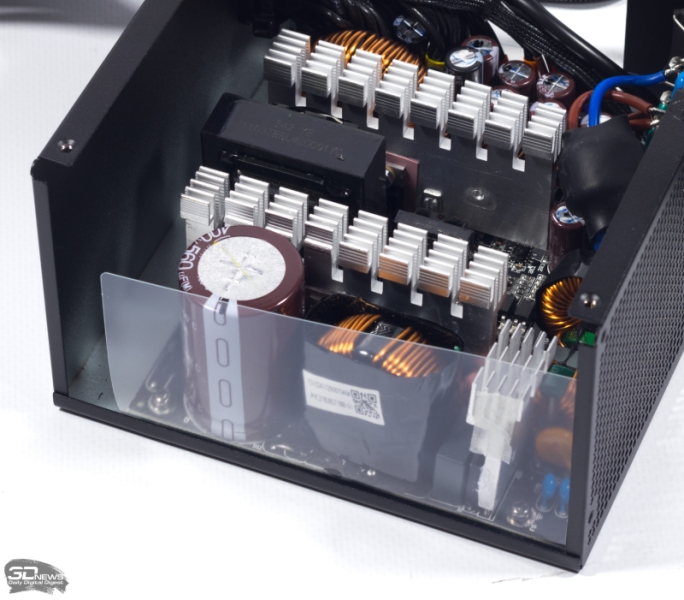

На вторичной стороне используются не привычные уже синхронные выпрямители, а диоды Шоттки. Малые линии 3,3 и 5 В формируются преобразователями постоянного тока, но их дополняет еще одно старое решение — дроссель групповой стабилизации.
В цепиактивного PFC установлен конденсатор японской формы Nippon Chemi-Con сравнительно малой емкости — 560 мкФ. Остальные электролитические конденсат оры предоставлены тайваньской компанией Kuang Jin.

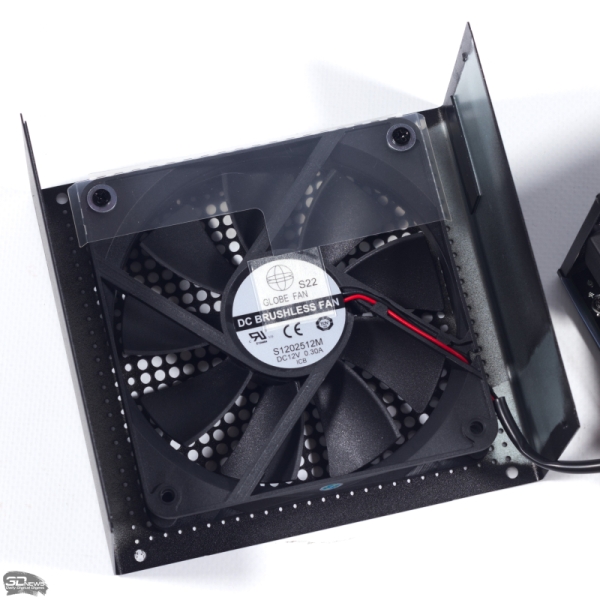

Вентилятор Globe Fan S1202512M типоразмера 120 мм работает на подшипнике скольжения.
⇡#Методика тестирования
Методика тестирования, принятая в 3DNews, описана в отдельной статье, которая рекомендуется к прочтению для понимания устройства компьютерных блоков питания и их важнейших характеристик. Обращайтесь к ней, чтобы узнать, зачем нужен и как работает тот или иной компонент, упомянутый в обзоре, и как интерпретировать результаты тестирования.
⇡#Результаты тестирования

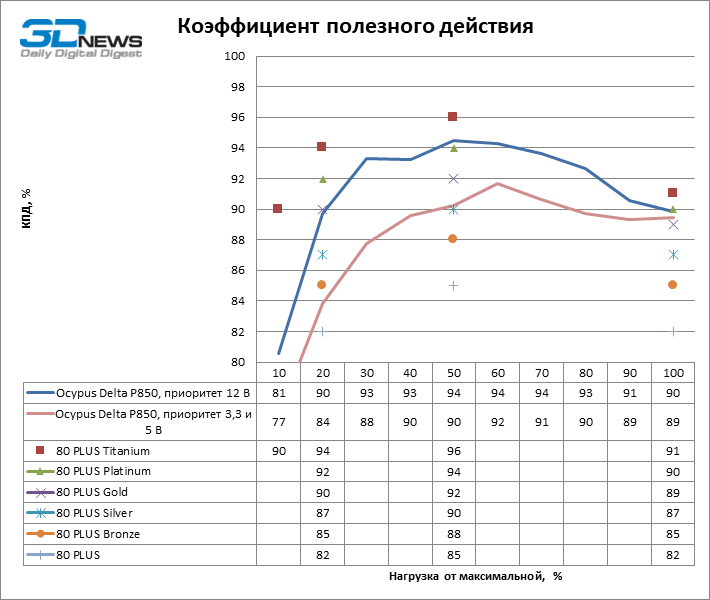

При доминирующей нагрузке на линию 12 В КПД Ocypus Delta P850 с запасом превосходит требования стандарта 80 PLUS Bronze, но в условиях существенной нагрузки на малые линии 3,3 и 5 В энергоэффективность блока питания соответствует в лучшем случае именно «бронзовому» уровню.

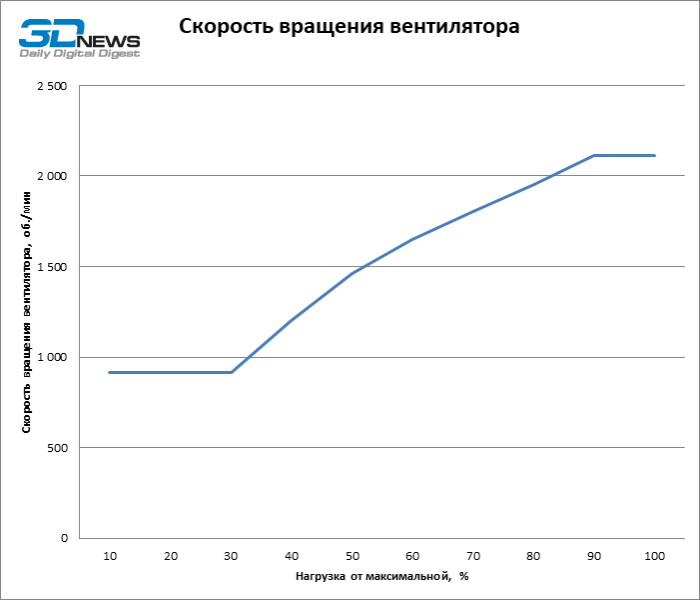

Вентилятор вращается на скорости меньше 1 000 об/мин, пока нагрузка не превосходит 30 % от номинала. По мере дальнейшего увеличения нагрузки скорость возрастает почти линейно и в конце концов стабилизируется на уровне 2 100 об/мин.

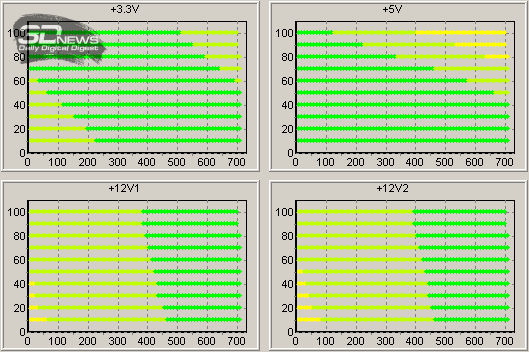

Ocypus Delta P850 не может похвастаться безупречной стабилизацией напряжений, как у современных блоков питания «золотой» категории. Но отклонения от эталона лежат в пределах 3 %, а это допустимо стандартом ATX — особенно для линии 12 В.

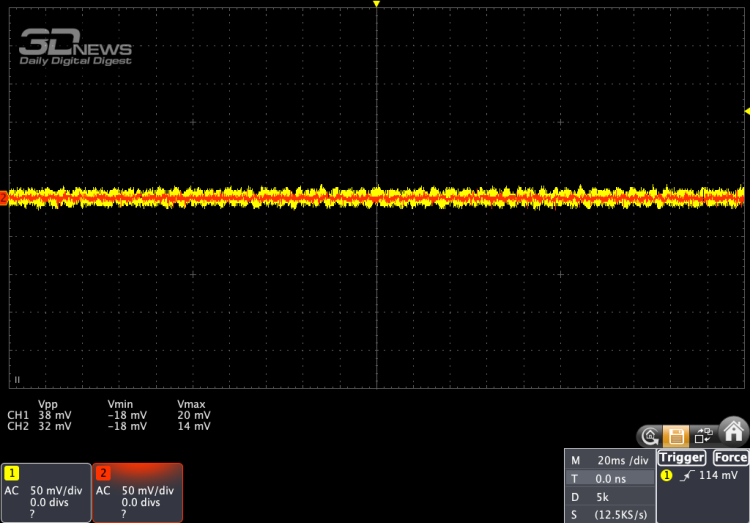

Амплитуда пульсаций напряжения на линиях 12 и 5 В составляет 38 и 32 мВ соответственно, что также вполне приемлемо.
⇡#Выводы
Ocypus Delta P850 — хороший пример того, что блок питания может стоить весьма недорого, и это означает определенный компромисс в характеристиках, но не обязательно влечет за собой какие-то грубые или очевидные дефекты. «Бронзовый» КПД новинки проявляется в высокой скорости вращения вентилятора под большой нагрузкой, а все кабели — несъемные, но к стабилизации напряжений и размаху пульсаций нет никаких претензий. Учитывая цену Delta P850, можно придраться только к двум особенностям: вентилятор работает на подшипнике скольжения, а мощность кабеля 12V-2×6 в 600 Вт плохо соответствует общей мощности блока питания.
